TR-1311-65-8GT

型号：TR-1311-65-8GT

简介：TR-1311-65-8GT

产品描述

此设备是8个10/100/1000 Base-T非管理型工业以太网快速交换机,支持POE，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，并增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

主要特性

输入电压：DC 12-58V

工作温度：-40℃ ~ +85℃

外壳：IP40防护等级，无风扇设计

检验报告：CCC/CE/FCC/RoHS

防静电：8KV-15KV

MTBF：100000小时


接口（Provider Mode Ports）
业务接口（Fixed port）	5*10/100/1000 Base－T
电源接口（Power interface）	凤凰端子，双电源冗余
LED灯（LED Indicators）	PWR，OPT ,NMC，ALM
复位开关（Reset）	拨码复位

拨码说明（Dialing instructions）
1 C/D	预留
2 LGY	标准/非标准PoE选择
3 VLAN	端口隔离
4 RST	复位

线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）	0-100m（CAT5e,CAT6）
单模光纤（Monomode optical fiber）	/
多模光纤（Multimode optical fibre）	/

网络拓扑（Network Topology）
环形拓扑（Ring topology）	不支持
星型拓扑（Star topology）	支持
总线拓扑（Bus topology）	支持
树形拓扑（Tree Topology）	支持

电气特性（Electrical Specifications）
输入电压（input voltage）	非PoE：DC12-58V PoE：DC48-58V
整机功耗（Total Power consumption）	非PoE<6W PoE<126W
过压告警（Voltage Alarm）	支持

PoE支持（PoE Support）选配
PoE端口（PoE port）	1-4
PoE协议（PoE Protocol）	802.3af，802.3at
PoE引脚分配（Pin Assignment）	1,2,3,6
PoE模式（PoE Mode）	标准&非标准均支持

二层交换（Layer 2 Switching）
交换容量（Switching capacity）	10G
包转发率（Packet forwarding rate）	7.44Mpps
MAC地址表（MAC address table）	8K
报缓冲区（Buffer）	1M
转发延迟（Forwarding delay）	<5us
极性反转（MDX/MIDX）	支持
流量控制（Flow control）	不支持
巨型帧（Jumbo Frame）	支持10Kbytes
看门狗功能（WatchDog）	支持
端口隔离（Port isolation）	支持

环境条件（Environment）
工作温度（Operating temperature）	-40℃~+85℃
储藏/运输温度（Storage temperature）	-40℃~+85℃
相对湿度（Relative humidity）	5%~95% 无凝露（non-condensing）
散热方式（Thermal methods）	无风扇设计，自然散热
MTBF	100,000 小时

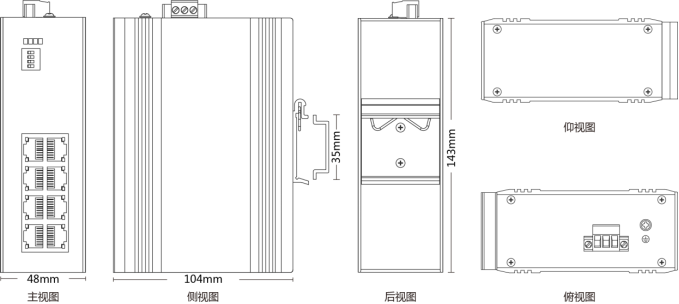

机械结构（ Mechanical Dimensions）
尺寸（Product size）	48X104X143mm
安装方式（Installation Method）	卡轨式安装
重量（Weight）	约0.45KG

防护（EMC&INGRESS PROTECTION )
IP等级（IP Level）	IP40
电源浪涌防护（Surge protection of Power）	IEC 61000-4-5 Level X (6KV/6KV）（8/20us)
网口浪涌防护（Surge protection of Ethernet port）	IEC 61000-4-5 Level 4 (4KV/4KV）（10/700us)
辐射抗扰（RS）	IEC 61000-4-3 Level 3（10V/m）
瞬间脉冲抗干扰（EFI）	IEC 61000-4-4 Level 3（1V/2V）
传导抗干扰（CS）	IEC 61000-4-6 Level 3（10V/m）
电源频率磁场抗扰（PFMF）	IEC 61000-4-8 Level 4（30A/m）
电压跌落（DIP）	IEC 61000-4-11 Level 3（10V）
抗静电干扰（ESD）	IEC 61000-4-2 Level 4（8K/15K）
自由跌落（Free fall）	0.5m

相关认证（Authentication）
认证（Authentication）	公安部、工信部检验报告及入网许可证 CCC/CE/FCC/RoHS

配套和附件（Accessories）
配套设备（Accessories）	设备，端子，合格证，说明书，电源适配器（选配）

可选型号（Optional model）	描述信息
65-5GT	5个10/100/1000M自适应电口
65-5GP	5个10/100/1000M自适应电口,支持PoE&PoE+
