TR-1311-85-16GX8GC

型号：TR-1311-85-16GX8GC

简介：TR-1311-85-16GX8GC

产品描述

输入电压：DC 12~58V AC 100~240V 50/60Hz

工作温度：-40℃ ~ +75℃

外壳：IP40防护等级，无风扇设计

检验报告：CCC/CE/FCC/RoHS

防静电：8KV-15KV

MTBF：100000小时

产品描述

此设备是16个千兆光 & 8个combo管理型工业以太网快速交换机，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质；而且集成交换、安全等各种丰富协议，同时支持公有以太网多环保护技术（ERPS），大大提升了组网灵活度，并增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

接口（Provider Mode Ports）
业务接口（Fixed port）	161000 Base－X，81000M combo
管理接口（Management Port）	支持console
电源接口（Power interface）	凤凰端子，双电源冗余
LED灯（LED Indicators）	PWR，Link/ACT LED

线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）	0-100m（CAT5e,CAT6）
单模光纤（Monomode optical fiber）	20/40/60/80/100KM
多模光纤（Multimode optical fibre）	550m

网络拓扑（Network Topology）
环形拓扑（Ring topology）	支持
星型拓扑（Star topology）	支持
总线拓扑（Bus topology）	支持
树形拓扑（Tree Topology）	支持
混合式拓扑（Hybrid topology）	支持

电气特性（Electrical Specifications）
输入电压（input voltage）	DC12-58V/AC 100-240V 50-60HZ
整机功耗（Total Power consumption）	满载（Total power）<36W

二层交换（Layer 2 Switching）
交换容量（Switching capacity）	160G
包转发率（Packet forwarding rate）	95.23Mpps
MAC地址表（MAC address table）	16K
VLAN支持及数量（VLAN）	支持4K
报缓冲区（Buffer）	12M
转发延迟（Forwarding delay）	<10us
极性反转（MDX/MIDX）	支持
流量控制（Flow control）	支持
巨型帧（Jumbo Frame）	支持10Kbytes
生成树协议（Spanning Tree）	支持STP/RSTP/MSTP
环网协议（Ring Protocol）	支持ERPS
链路聚合（Link Aggregation）	支持12组
组播（Multicast)	支持IGMP Snooping
端口镜像（Port Mirroring）	支持
风暴抑制（Storm Control）	支持
端口流量统计（Interface Counters）	支持
QINQ	支持
802.1X	支持
Radius/Mac 认证	支持
端口隔离（Port Isolation）	支持
Rmon	支持
NTP client	支持
DHCP client	支持
DHCP snooping	支持
Ping/tracert检测	支持

汇聚服务（Convergence）
访问控制列表（ACL）	支持ACL 500条；支持IP标准ACL；支持MAC扩展ACL；支持IP扩展ACL；
服务质量（QOS）	支持QoS重标记，优先级映射；支持SP，WRR队列调度；支持入口限速、出口限速；支持基于流的QoS

管理功能（Management）
命令行（CLI）	支持
管理串口（Console）	支持
Telnet/SSH	支持
WEB管理	支持
管理IP	支持IPV4/IPV6
SNMP	支持SNMPv1/v2c/v3
用户管理（User Management）	支持
系统日志（System Log）	支持
文件升级（Configuration File Download/Upload）	支持
固件升级（Upgrade Firmware）	支持

环境条件（Environment）
工作温度（Operating temperature）	-40℃~+75℃
储藏/运输温度（Storage temperature）	-40℃~+75℃
相对湿度（Relative humidity）	5%~95% 无凝露（non-condensing）
散热方式（Thermal methods）	无风扇设计，自然散热
MTBF	100,000 小时

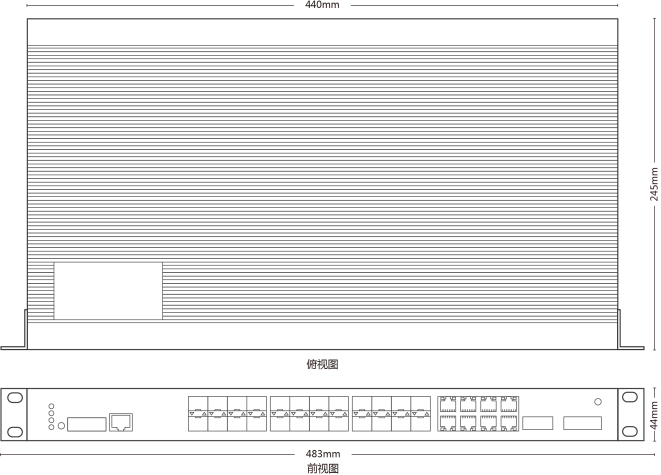

机械结构（ Mechanical Dimensions）
尺寸（Product size）	44024544mm
安装方式（Installation Method）	机架式安装
重量（Weight）	3.6KG

防护（EMC&INGRESS PROTECTION )
IP等级（IP Level）	IP40
电源浪涌防护（Surge protection of Power）	AC: IEC 61000-4-5 Level 3（4KV/2KV）（8/20us） DC: IEC 61000-4-5 Level X（8KV/8KV）（8/20us）
网口浪涌防护（Surge protection of Ethernet port）	IEC 61000-4-5 Level 3（4KV/2KV）（10/700us）
辐射抗扰（RS）	IEC 61000-4-3 Level 3 （10V/m）
瞬间脉冲抗干扰（EFI）	IEC 61000-4-4 Level 3 （1V/2V）
传导抗干扰（CS）	IEC 61000-4-6 Level 3 （10V/m）
电源频率磁场抗扰（PFMF）	IEC 61000-4-8 Level4（30A/m）
电压跌落（DIP）	IEC 61000-4-11 Level3 （10V）
抗静电干扰（ESD）	IEC 61000-4-2 Level 4 （8K/15K）
自由跌落（Free fall）	0.5m

相关认证（Authentication）
认证（Authentication）	公安部、工信部检验报告及入网许可证 CCC/CE/FCC/RoHS

配套和附件（Accessories）
配套设备（Accessories）	设备，端子，合格证，说明书，电源适配器（选配）

可选型号（Optional model）	描述信息
85-16GX8GC-HR-V	16个千兆光，8个千兆combo口，AC&DC混合供电
85-16GX8GC -R-V	16个千兆光，8个千兆combo口，双DC供电
85-16GX8GC -ACR-V	16个千兆光，8个千兆combo口，单AC供电
